Description

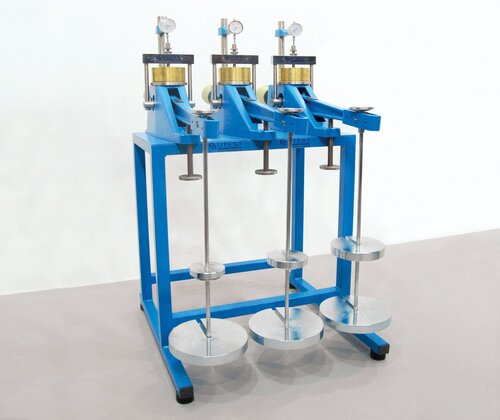

L’œdomètre  ou bâti de consolidation UTS-0300 à chargement frontal est construit de manière rigide afin de minimiser la distorsion du cadre. Le cadre est conçu pour charger l’éprouvette au moyen d’un bras de levier et d’un des trois rapports de faisceau possibles: 9: 1, 10: 1 et 11: 1. La poutre est équipée d’un contrepoids et d’un support de poutre. La plate-forme de cellules acceptera la gamme complète de cellules de consolidation UTEST et est équipée d’un ergot central pour assurer un centrage précis de la cellule sous le chargement.

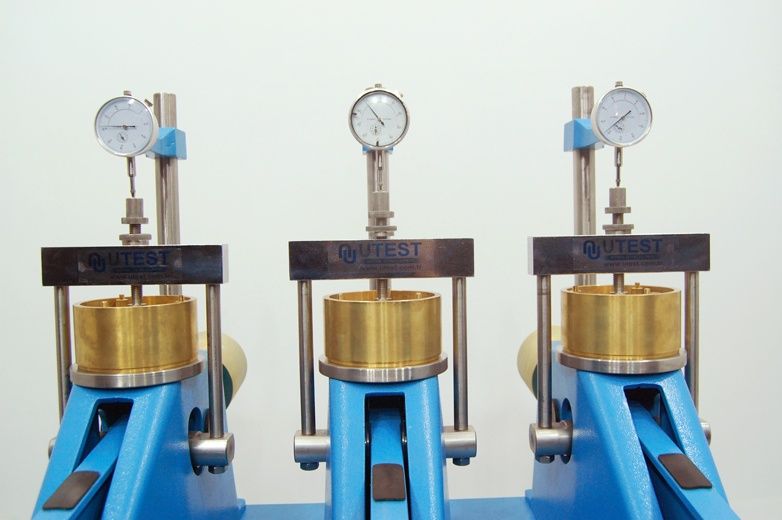

Les cellules de consolidation à anneau fixe UTEST sont fabriquées à partir de matériaux résistant à la corrosion et sont conformes aux exigences des normes correspondantes. Un réservoir d’eau intégré est incorporé dans la cellule, ce qui permet d’inonder l’échantillon au besoin. Toutes les cellules sont livrées complètes avec disque poreux supérieur et inférieur, chapeau et une  trousse coupante (échantillon).

L’essai de consolidation unidimensionnelle est utilisé pour déterminer les caractéristiques de consolidation de sols de faible perméabilité.
Les essais sont effectués sur des échantillons préparés à partir d’échantillons non perturbés. Les données obtenues à partir de ces essais ainsi que les données de classification et une connaissance de l’historique de chargement des sols permettent d’estimer le comportement des fondations sous charge. La cellule de consolidation, le comparateur ou le capteur de déplacement et l’enregistreur de données, le banc, les poids, les appareils de préparation des échantillons de consolidation et le disque d’étalonnage doivent être commandés séparément. Acquisition de données et logiciel PC

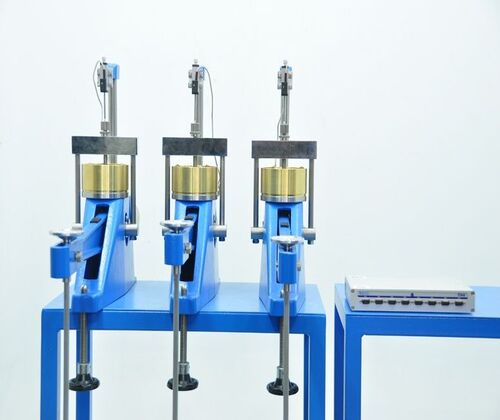

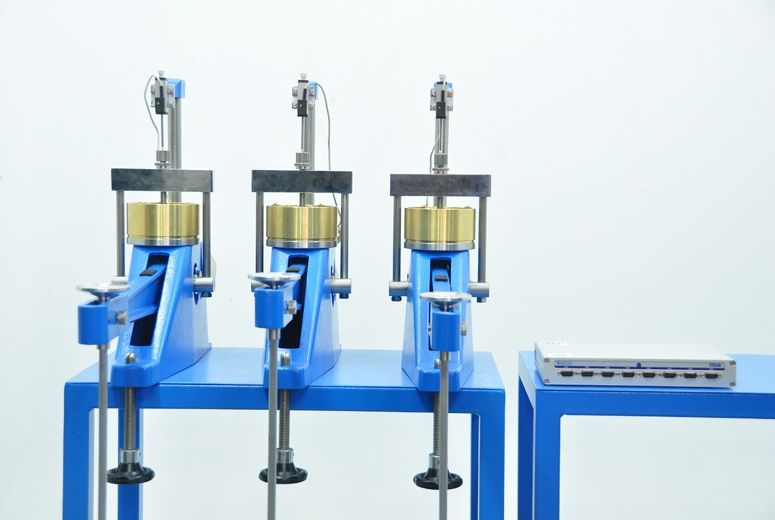

Les unités d’acquisition à 4 ou 8 canaux (UTG-0320 ou UTG-0325) sont utilisées pour enregistrer les données de déplacement dans le temps.
Haute résolution: 260 000 points.
Port série pour connexion PC et imprimante.
4 ou 8 canaux analogiques pour capteur de déplacement.

Le logiciel de consolidation Utest est développé conformément aux normes ASTM D2435, D3877, D4546, BS 1377: 5 et AASHTO T216 à utiliser avec les unités d’acquisition. Les capteurs de déplacement sont connectés à unité d’acquisition et unité d’acquisition est connecté à un PC via une sortie série RS232. Le logiciel enregistre le déplacement en fonction du temps. L’utilisateur peut commencer à enregistrer le déplacement vertical et arrêter les enregistrements en cours. L’utilisateur peut entrer des intervalles de temps (ou sélectionner des intervalles de temps fixes) et des contraintes pour le calcul des  données d’essai de consolidation.

Le logiciel de consolidation comporte 8 colonnes différentes pouvant être définies sur différentes valeurs de charge normale. L’utilisateur peut également saisir manuellement le déplacement vertical de ces colonnes. Les paires temps-déplacement sont dessinées sur des graphiques de temps racine carrée et logarithmique. Le logiciel peut calculer des termes d’ingénierie tels que racine carrée t90, t50, t100, mv, cv. Ces calculs sont effectués conformément aux exigences des normes en utilisant les meilleurs algorithmes de ligne. Étant donné que ces paramètres nécessitent une perspective technique lors de la formulation de commentaires, toutes les données de l’essai et tous les graphiques sont exportés vers Microsoft Excel aux fins d’analyse plus approfondies.

• Prise en charge de langues étrangères et interface utilisateur personnalisable
• Les sorties graphiques et les rapports peuvent être sauvegardés sous forme de feuille de calcul MS Excel
• Flexibilité maximale pour modifier les modèles de rapport et de graphique
