Machines d'essai de compression et de flexion SEMI-AUTOMATIQUE
CODE PRODUIT : UTCM-3722-SLP
La gamme de machines semi-automatique (motorisée) de compression et de compression /flexion a été conçue pour le test fiable et cohérent d’échantillons de mortier.
Description
La gamme de machines semi-automatique (motorisée) de compression et de compression/ flexion a été conçue pour le test fiable et cohérent d’échantillons de mortier. Les machines de compression et de flexion résultent d’applications continues et d’études menées pour améliorer les machines avec les dernières technologies et se conformer aux normes actuelles EN 196-1, 459-2, 1015-11, 13454-2; ASTM C 109, C348, C349 et BS 3892-1, 4551-1 en ce qui concerne ses propriétés techniques, en tenant compte des exigences du client en utilisant des accessoires appropriés. Ces presses répondent également aux exigences des normes CE en matière de sécurité et de santé de l’opérateur. Les machines d’essais de compression et de flexion du ciment Semi-Automatique permettent aux opérateurs ayant une expérience minimale de réaliser les essais.

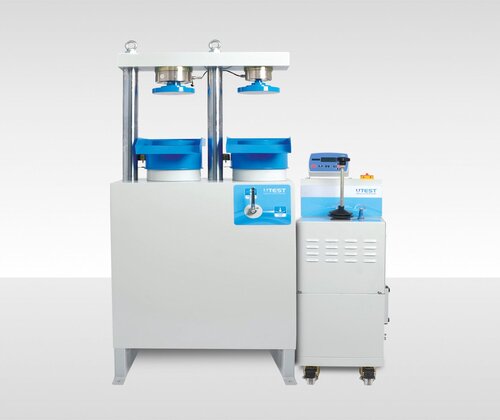

Les machines d’essai de compression et de flexion du ciment Semi-Automatiques se composent d’un bâti très rigide à une ou deux chambres, d’un groupe hydraulique et d’un système d’acquisition de données LPI. Les dispositifs de compression et de flexion, les entretoises, ainsi que les portes de sécurité transparentes amovibles avant et arrière (doivent être installés en usine) doivent être commandés séparément.
Bloc d’alimentation hydraulique
Le bloc d’alimentation motorisé (semi-automatique), contrôlé par une vanne de régulation de pression, est conçu pour fournir l’huile requise aux bâtis pour le chargement. Le bloc d’alimentation peut charger différentes bâtis avec les cadences requises. Une pompe d’approche rapide est fournie en standard. Le bloc d’alimentation est équipé d’une soupape de sécurité (soupape de pression maximale) pour éviter la surcharge de la machine.
Pompe à double étage
Pompe à engrenages basse pression
Pompe à débit variable durable haute pression
Sur la pompe double étages, une pompe à engrenages basse pression à débit élevé est utilisée pour une approche rapide, tandis qu’une pompe à débit variable durable à haute pression et débit faible est utilisée pour l’exécution du test. L’approche rapide de la machine raccourcit l’intervalle de temps entre le début du mouvement du piston et le moment où le plateau supérieur entre en contact avec l’échantillon et permet de gagner beaucoup de temps si de nombreux échantillons sont testés.
Moteur
La double pompe est entraînée par un moteur à courant alternatif
220 V (110 V), 50-60 Hz monophasé et 0,55 kW
Bloc de distribution
Un bloc de distribution est utilisé pour contrôler le sens du flux d’huile fourni par la pompe à deux étages sur laquelle sont montées la soupape de sécurité et la soupape de surpression.
Soupape de sécurité (soupape de pression maximale)
Soupape de limitation de pression
Réservoir d’huile hydraulique
Le réservoir (capacité de 20 L) contient suffisamment d’huile pour remplir le mécanisme qui pousse le vérin pendant l’essai. Le niveau et la température de l’huile sont visibles sur l’indicateur installé sur le réservoir. De l’huile hydraulique 46 doit être utilisée dans le réservoir.
Unité de lecture numérique
L’unité de lecture numérique à piles LPI a été conçue pour être utilisée avec des capteurs de force ou des transducteurs de pression dans différentes applications de test de matériaux.
L’unité fonctionne avec une source de tension continue comprise entre -1,5 et 1,5 volts.
Affichage numérique en temps réel de la charge et cadence
1 canal avec deux tables d’étalonnage différentes (peut être utilisé avec2 capteurs)
Maintien de la valeur max
Calibration multipoints
Peut fonctionner avec 2 piles AA
Mise à zéro facile de la pré-charge
Port série pour PC ou imprimante
Clavier 8 touches
| Modèles pour 220-240V 50-60 Hz, 1ph. | UTCM-3722.SLP | UTCM-3742.SLP |
| Modèles pour 110-120V 60 Hz, 1ph. | UTCM-3722.SLP-N | UTCM-3742.SLP-N |
Produits
| UTCM-3722.SLP | Machine d'essai de compression de ciment semi-automatique (motorisée) de 250 kN |
| UTCM-3742.SLP | Machine d'essai de compression de flexion de ciment semi-automatique (motorisé) 15/250 kN |
| UTM-8516 | Plateaux de chargement inférieur et supérieur (siège sphérique). Ø : 165 mm |
| UTCM-4200E | Dispositif d’essai de flexion pour tester des prismes de mortier de 40x40x160 mm, EN |
| UTCM-4200A | Dispositif d’essai de flexion pour tester des prismes de mortier de 40x40x160 mm, ASTM |
| UTCM-4210E | Dispositif d’essai de compression pour tester des portions de prismes de mortier de 40x40x160 mm, EN |
| UTCM-4210A | Dispositif d’essai de compression pour tester des cubes de mortier de 50 mm (2 ”), ASTM |
| UTCM-3724 | Portes de sécurité avant-arrière transparentes pour UTCM-3722 |
| UTCM-3744 | Portes de sécurité avant-arrière transparentes pour UTCM-3742 |
Spécifications techniques
|
Modèle |
UTCM-3722.SLP |
UTCM-3742.SLP |
|
|---|---|---|---|
|
Type d'essai |
Compression |
Flexion |
Compression |
|
Capacité |
250 kN (56.200 lbf) |
15 kN (3370 lbf) |
250 kN (56.200 lbf) |
|
Plage de mesure de classe 1 |
1 % pour 250 kN |
1 % pour 15 kN |
1 % pour 50 kN |
|
La valeur de rugosité pour la texture des plateaux de chargement |
≤ 3,2 µm |
≤ 3,2 µm |
≤ 3,2 µm |
|
Dimensions du plateau inférieur |
Ø165mm (6,5”) |
Ø165mm (6,5”) |
Ø165mm (6,5”) |
|
Dimensions du plateau supérieur |
Ø165mm (6,5”) |
Ø165mm (6,5”) |
Ø165mm (6,5”) |
|
Dégagement vertical maximal entre les plateaux |
237mm (9,3”) |
237mm (9,3”) |
237mm (9,3”) |
|
Diamètre des pistons |
Ø160mm (6,3") |
Ø160mm (6,3") |
Ø160mm (6,3") |
|
Mouvement maximal du piston avec interrupteur de fin de course |
20mm (1,18”) |
20mm (1,18”) |
20mm (1,18”) |
|
Dégagement horizontal |
300mm (11,8”) |
274mm (10,8”) |
266mm (10,47”) |
|
Pouvoir |
550W |
550W |
|
|
Capacité d'huile |
20 L (0,7 pi 3 ) |
20 L (0,7 pi 3 ) |
|
|
Pression de service maximale |
125 bars |
30 - 125 bars |
|
|
Taux d'approche rapide |
50 mm/min 2 pouces/min |
80mm/min 3,15 icn/min |
50 mm/min 2 pouces / minute |
|
Dimensions (LxLxH) |
760x500x1580 mm (30”x19,7”x62,2”) |
950x500x1580 millimètres ( 37,4”x19,7”x62,2”) |
|
|
Masse |
255 kg (562 lb) |
350 kg (772 lb) |
|
