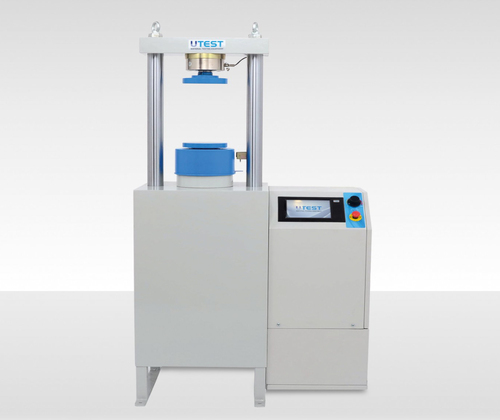

Machines AUTOMATIQUES d'essais de compression et de flexion du ciment
CODE PRODUIT : UTCM-3722-FPR
La gamme MAGITEST de machines d’essais automatiques de compression et de flexion à bâti unique et à double bâti d’essai a été conçue pour permettre des essais fiables et cohérents sur des échantillons de mortier.
Description
La gamme MAGITEST de machines d’essais automatiques de compression et de flexion à bâti unique et à double bâti d’essai a été conçue pour permettre des essais fiables et cohérents sur des échantillons de mortier.
Ces presses de compression et de flexion le résultat d’améliorations continues et profite des toutes technologies les plus récentes et sont conformes aux normes EN 196-1, 459-2, 1015-11, 13454-2; ASTM C 109, C348, C349 en ce qui concerne ses propriétés techniques, en tenant compte des exigences du client en utilisant des accessoires appropriés. Ces machines répondent également aux exigences des normes CE en matière de sécurité et de santé de l’opérateur.
Les bâtis de compression et de flexion, les entretoises ainsi que les portes de sécurité transparentes amovibles avant-arrière (installées en usine) doivent être commandés séparément.
s
Les machines d’essai de compression et de flexion automatiques du ciment permettent aux opérateurs moins expérimentés d’effectuer les essais. Une fois la machine allumée et l’éprouvette positionnée et centrée à l’aide d’un appareil de centrage. Les seules opérations requises sont;
Définition des paramètres d’essai, y compris la cadence (requis uniquement lorsque le type d’éprouvette est modifié).
Choisir le cadre de compression ou de flexion à l’aide de la vanne d’inversion.
Appuyez sur le bouton START de l’unité de commande.
La machine lance automatiquement l’approche rapide; coUTe la vitesse de test après 1% de la capacité de charge de la machine et s’arrête une fois que l’échantillon est brisé
Enregistre automatiquement les paramètres de test et les résultats d’essai.
Les machines d’essai automatique de compression et de flexion du ciment se composent de cadres très rigides à une ou deux bâtis, d’un groupe hydraulique automatique avec système d’acquisition de données et de contrôle BC 100.
Groupe hydraulique
Le groupe automatique hydraulique, deux étages contrôlé par l’unité de commande BC 100 est conçu pour fournir l’huile nécessaire pour les bâtis de mise en charge durant le chargement .Il est très silencieux et permet des cadences de 50 N/s à 2,4 kN/s avec une précision de +/-5%. Une pompe d’approche rapide est fournie en standard. Une soupape de sécurité (soupape de pression maximum) garantit toute surcharge de la machine.
Moteur
Le moteur qui entraîne la pompe deux étages est un moteur à courant l’alternatif, 380 V, 50 Hz, 3 phases 1 ch et 0,75 kW contrôlé par un variateur Omron J7. La variable du débit d’huile est obtenue par variation de la vitesse de rotation du moteur
Bloc distribution
Un bloc de distribution est utilisé pour contrôler la direction du débit d’huile fournie par la pompe, les éléments suivant sont montée sur le bloc de distribution
- 1 Une électrovanne
- 2 Une soupape de sécurité
- 3 Une capteur
- 4 Une pompe à engrenages basse pression
- 5 Une pompe à piston radial haute pression
Pompe double étages
La pompe à deux étages est composée de deux groupes
1 - Pompe à engrenages basse pression
2 - Pompe à piston radial haute pression
Sur la pompe double étage, la pompe basse pression à engrenage est utilisée pour l’approche rapide, tandis que la pompe à piston radial est utilisée pour l’exécution de l’essai. L’approche rapide permet une mise en contact avec l’échantillon optimisée. Cette excellente fonctionnalité permet d’économiser un temps important lors d’essai sur de nombreux d’échantillons.
Réservoir
Le réservoir contient suffisamment d’huile pour remplir le mécanisme qui actionne le piston au cours de l’essai. Le niveau et la température de l’huile peuvent être vus sur l’indicateur monté sur le réservoir. Il a une capacité de 20 litres. L’huile moteur hydraulique grade 46 doit être utilisée
UNITE BC 100
L’unité BC100 TFT est conçue pour commander la machine et le traitement des données provenant des cellules et capteurs de pression montés sur la machine. Toutes les opérations du BC100 sont contrôlées depuis le panneau avant, composé d’un écran tactile résistif couleur 800×480, 65535 pixels, et des touches de fonction. Deux canaux analogiques sont disponibles pour des cellules de charge et capteurs de pression. Elle dispose d’option de menu facile à utiliser. Afficher simultanément, permettant d’accéder facilement à l’option souhaitée ou d’entrer une valeur numérique afin de définir un paramètre d’essai. L’unité BC100 est capable d’afficher en temps réel les courbes «force vs temps» ou «contrainte vs Temps». L’unité BC100 offre de nombreuses caractéristiques uniques. Vous pouvez enregistrer plus de 10000 résultats dans sa mémoire interne. Grâce à son protocole Internet incorporé, tous les aspects du BC100 peuvent être commandés à distance de n’importe où dans le monde.
| Modèles pour 220-240 V 50-60 Hz, 1ph. | UTCM-3722.FPR | UTCM-3742.FPR |
| Modèles pour 110-120 V 60Hz, 1ph. | UTCM-3722.FPR-N | UTCM-3742.FPR-N |
Produits
| UTCM-3722.FPR | Compression automatique du ciment de 250 kN Machine d'essai |
| UTCM-3742.FPR | Machine d'essai automatique de flexion/compression du ciment 15/250 kN |
| UTCM-4200E | Dispositif d’essai de flexion pour tester des prismes de mortier de 40x40x160 mm, EN |
| UTCM-4210E | Dispositif d’essai de compression pour tester des portions de prismes de mortier de 40x40x160 mm, EN |
| UTCM-3724 | Portes de sécurité avant-arrière transparentes pour UTCM-3722 |
| UTCM-3744 | Portes de sécurité avant-arrière transparentes pour UTCM-3742 |
Spécifications techniques
Caractéristiques principales
- Contrôle de la cadence de 50 N/sec à 2,4 kN/sec
- Peut contrôler 2 Bâtis
- Peut effectuer des essais avec contrôle de la charge
- Affichage en temps réel du graphique de l’essai.
- Carte CPU avec 32-bit ARM architecture RISC
- Stockage permanent, capacité jusqu’à 10000 résultats d’essai
- 2 canaux analogiques pour différents capteurs de force
- Réglage de gain numérique programmable pour le capteur de force
- Résolution 1/256000 points par canal
- Fréquence d’échantillonnage, 1kHz pour chaque canal
- Port Ethernet pour raccordement à un ordinateur
- Résolution 800×480 65535 couleurs TFT-LCD tactile industriel
- 4 touches principales de fonction
- Support multilingue
- 3 choix du système d’unité différents; kN, Ton et Lbf
- Horloge heure et la date
- Visualisation du résultat du test et interface de gestion de mémoire
- Connexion internet
- Disques flash USB pour importer de données ou firmware
- Logiciel PC gratuit pour le contrôle et la génération de rapport avancé.
Caractéristiques de sécurité
- Vannes de pression maximale pour éviter une surcharge la machine
- Interrupteur fin de course du piston
- Bouton d’arrêt d’urgence
- Charge maximale contrôlée par logiciel
|
Modèle |
UTCM-3722.FPR |
UTCM-3742.FPR |
|
|---|---|---|---|
|
Type d'essai |
Compression |
Flexion |
Compression |
|
Capacité |
250 kN (56.200 lbf) |
15 kN (3370 lbf) |
250 kN (56.200 lbf) |
|
Plage de mesure de classe 1 |
1 % pour 250 kN |
1 % pour 15 kN |
1 % pour 50 kN |
|
La valeur de rugosité pour la texture des plateaux de chargement |
≤3,2 μm |
≤3,2 μm |
≤3,2 μm |
|
Dimensions du plateau inférieur |
Ø165mm (6,5”) |
Ø165mm (6,5”) |
Ø165mm (6,5”) |
|
Dimensions du plateau supérieur |
Ø165mm (6,5”) |
Ø165mm (6,5”) |
Ø165mm (6,5”) |
|
Dégagement vertical maximal entre les plateaux |
237mm (9,3”) |
237mm (9,3”) |
237mm (9,3”) |
|
Diamètre des pistons |
Ø160mm (6,3") |
Ø160mm (6,3") |
Ø160mm (6,3") |
|
Mouvement maximal des pistons |
20mm (1,18”) |
20mm (1,18”) |
20mm (1,18”) |
|
Dégagement horizontal |
300mm (11,8”) |
274mm (10,8”) |
266mm (10,47”) |
|
Pouvoir |
750W |
750W |
|
|
Capacité d'huile |
20 L |
20 L |
|
|
Pression de service maximale |
125 bars |
30 - 125 bars |
|
|
Taux d'approche rapide |
50 mm/min
|
80mm/min
|
50 mm/min
|
|
Dimensions (LxLxH) |
830x500x1580mm (32,7”x19,7”x62,2”) |
1020x500x1580 mm (40,2”x19,7”x62,2”) |
|
|
Masse |
270 kg (595 lb) |
365 kg (805 lb) |
|
