Machines d'essai de compression et de flexion du ciment MANUEL
CODE PRODUIT : UTCM-3722-MLP

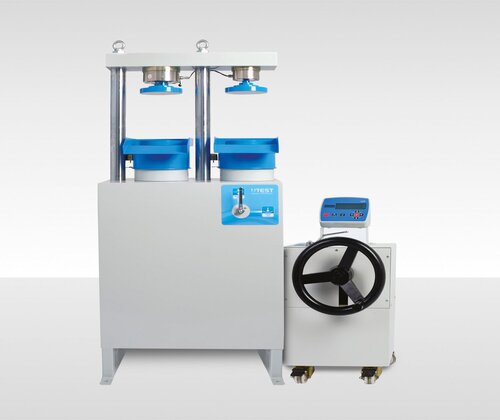

Les machines essais de compression et flexion UTCM-3722.MLP et UTCM-3742.MLP sont conçues pour effectuer des essais de résistance à la compression et à la flexion fiables sur des échantillons de mortier. Les machines manuelles sont particulièrement adaptées aux applications sur site lorsque l’alimentation électrique n’est pas disponible.
Description
Les machines essais de compression et flexion UTCM-3722.MLP et UTCM-3742.MLP sont conçues pour effectuer des essais de résistance à la compression et à la flexion fiables sur des échantillons de mortier. Les machines manuelles sont particulièrement adaptées aux applications sur site lorsque l’alimentation électrique n’est pas disponible.
Alternative économique, la série de machines manuelles allie précision et simplicité à la conception unique du bloc d’alimentation manuel qui permet, même à un opérateur inexpérimenté d’effectuer d’excellents essais de compression et de flexion sur site.
Ces machines d’essais manuelles sont conformes aux normes NM 10.1.005, EN 196-1, 459-2, 1015-11, 13454-2; ASTM C 109, C348, C349 et BS 3892-1, 4551-1 en utilisant des accessoires appropriés. Ils répondent également aux exigences des normes CE en matière de santé et de sécurité des opérateurs.
Les machines d’essai manuelles de compression et de flexion de ciment se composent d’un bâti très rigide à une ou deux chambres, d’un bloc d’alimentation manuel et d’un système d’acquisition de données LPI.
Les dispositifs de compression et de flexion, les entretoises, ainsi que les portes de sécurité transparentes amovibles avant-arrière (doivent être installées en usine) doivent être commandés séparément.
Bloc d’alimentation hydraulique
Le bloc d’alimentation manuel (à commande manuelle) a été conçu pour être utilisé avec la gamme de machines de compression et de flexion à utiliser sur site et/ou lorsque l’électricité n’est pas disponible.
Le bloc est équipé d’une pompe à pistons radiaux afin que le chargement soit continu tant que l’utilisateur tourne la roue installée sur la pompe. Le chargement est uniforme comme sur une machine automatique. L’opérateur peut facilement charger la machine jusqu’à 300 bars.
Unité de lecture numérique
L’unité de lecture numérique à piles LPI a été conçue pour être utilisée avec des capteurs de force ou des transducteurs de pression dans différentes applications de test de matériaux.
L’unité fonctionne avec une source de tension continue comprise entre -1,5 et 1,5 volts.
Affichage numérique en temps réel de la charge et cadence
1 canal avec deux tables d’étalonnage différentes (peut être utilisé avec2 capteurs)
Maintien de la valeur max
Calibration multipoints
Peut fonctionner avec 2 piles AA
Mise à zéro facile de la pré-charge
Port série pour PC ou imprimante
Clavier 8 touches
Produits
| UTCM-3722.MLP | Machine d'essai manuelle de compression de ciment de 250 kN (56.200 lbf) |
| UTCM-3742.MLP | Machine d'essai manuelle de compression/flexion du ciment 250/15 kN (56.200/3370 lbf) |
| UTM-8516 | Plateau de chargement, Ø:165 mm |
| UTCM-4200A | Dispositif d’essai de flexion pour tester des prismes de mortier de 40x40x160 mm, ASTM |
| UTCM-4200E | Dispositif d’essai de flexion pour tester des prismes de mortier de 40x40x160 mm, EN |
| UTCM-4210A | Dispositif d’essai de compression pour tester des cubes de mortier de 50 mm (2 ”), ASTM |
| UTCM-4210E | Dispositif d’essai de compression pour tester des portions de prismes de mortier de 40x40x160 mm, EN |
| UTCM-3724 | Portes de sécurité avant-arrière transparentes pour UTCM-3722 |
| UTCM-3744 | Portes de sécurité avant-arrière transparentes pour UTCM-3722 |
Spécifications techniques
|
Modèle |
UTCM-3722 |
UTCM-3742 |
|
|---|---|---|---|
|
Type d'essai |
Compression |
Flexion |
Compression |
|
Capacité |
250 kN (56.200 lbf) |
15 kN (3370 lbf) |
250 kN (56.200 lbf) |
|
Plage de mesure de classe 1 |
1 % pour 250 kN |
1 % pour 15 kN |
1 % pour 50 kN |
|
La valeur de rugosité pour la texture des plateaux de chargement |
≤3,2 μm |
≤3,2 μm |
≤3,2 μm |
|
Dimensions du plateau inférieur |
165mm (6,5”) |
165mm (6,5”) |
165mm (6,5”) |
|
Dimensions du plateau supérieur |
165mm (6,5”) |
165mm (6,5”) |
165mm (6,5”) |
|
Dégagement vertical maximal entre les plateaux |
237mm (9,3”) |
237mm (9,3”) |
237mm (9,3”) |
|
Diamètre des pistons |
Ø160mm (6,3") |
Ø160mm (6,3") |
Ø160mm (6,3") |
|
Mouvement maximal du piston avec interrupteur de fin de course |
20mm (1,18”) |
20mm (1,18”) |
20mm (1,18”) |
|
Dégagement horizontal |
300mm (11,8”) |
274mm (10,8”) |
266mm (10,47”) |
|
Capacité d'huile |
13 litres |
13 litres |
|
|
Taux d'approche rapide |
50 mm/min 2 pouces/min |
80mm/min 3,15 inc/min |
50 mm/min 2 pouces / minute |
|
Dimensions (LxLxH) |
760x500x1580 millimètres (30”x19,7”x62,2”) |
950x500x1580 millimètres ( 37,4”x19,7”x62,2”) |
|
|
Masse |
230 kg (518 lb) |
320 kg (705 lb) |
|
