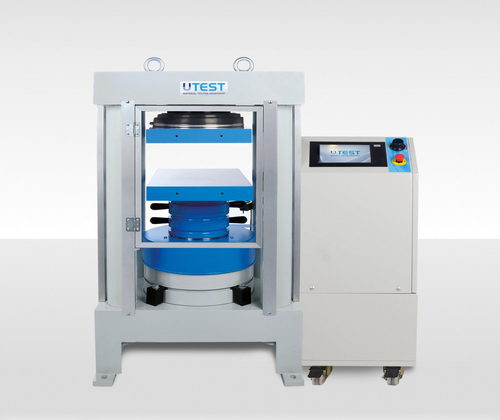

Machines automatiques d'essai de compression à quatre colonnes pour cubes et cylindres
CODE PRODUIT : UTC-6727-FPR
Les machines de compression 4 colonnes ont été conçues pour réaliser des essais fiables et cohérents sur des éprouvettes cubiques ou cylindrique en béton Elles disposent d’un marquage CE garantissant la sécurité des opérateurs.
Description
Les machines de compression 4 colonnes ont été conçues pour réaliser des essais fiables et cohérents sur des éprouvettes cubiques ou cylindrique en béton Elles disposent d’un marquage CE garantissant la sécurité des opérateurs. Elles répondent aux exigences de la norme NM EN 12390-4.
Une fois la machine allumée et l’éprouvette positionnée à l’aide des centreurs, seules les opérations suivantes sont nécessaires.
Entrer les paramètres de l’essai, incluant la cadence (suivant l’échantillon et seulement en cas de changement de paramètres)
Appuyer sur « start » sur l’unité de commande U-touch Pro.
La pompe d’approche rapide de la machine démarre automatiquement, et la machine coUTe en mode « vitesse du test » une fois arrivée 1% de la capacité de la machine et l’arrêt se fait automatiquement après rupture de l’échantillon.
Les résultats et les paramètres du test sont automatiquement sauvegardés.
Les machines de compression sont composées d’un bâti 4 colonnes haute résistance, d’une centrale hydraulique et d’un boîtier de commande et d’acquisition U-Touch Pro.
Caractéristiques principales
Cadence de montée en charge de 1 kN et 25 kN
Classe de précision 1 selon NMEN 12390-4 à partir de 5% de la capacité de la machine (option d’étalonnage spécial classe 1 à partir de 1% de la gamme complète avec UTC-0210)
Fourni avec un certificat d’étalonnage en usine pour la stabilité du transfert de force et l’auto-alignement du plateau de chargement supérieur conforme à EN 12390-4
Tests automatiques avec contrôle en boucle fermée
Les essais peuvent être effectués en pilotant la machine soit sur l’unité de contrôle U-Touch PRO (UTC-4930.FPR) ou sur un ordinateur utilisant le logiciel UTEST gratuit (USOFT-4830.FPR) qui est fourni gratuitement avec les machines.
Mesure de charge avec un transducteur de pression
Pompe hydraulique à double étage pour une approche rapide
Châssis en acier 4 colonnes avec un piston à simple effet
Retour du piston à la fin du test automatiquement
Fonction d’étalonnage multipoint pour les canaux
Imprimante thermique intégrée fournie en option (si demandé, doit être spécifié dans la commande)
Affichage numérique en temps réel de la charge et de la pression de charge avec graphique de test.
Dispositifs de sécurité
Soupapes de pression maximale pour éviter la surcharge de la machine
Fin de course pour course de piston
Portes de sécurité avant et arrière transparentes amovibles
Bouton d’arrêt d’urgence
Unité de contrôle U-Touch PRO
L’unité de contrôle U-Touch PRO UTC-4930.FPR est conçue pour effectuer automatiquement des tests de résistance à la compression, à la flexion et à la rupture des matériaux de construction tels que le béton, le mortier de beton, les unités / blocs de maçonnerie en contrôlant les machines d’essai de compression / flexion automatiques.
Toutes les opérations sont contrôlées à partir de l’écran tactile du panneau avant.
L’unité de contrôle U-Touch PRO dispose d’options de menu faciles à utiliser. Il affiche simultanément toutes les listes d’options du menu, permettant à l’opérateur d’accéder à l’option requise de manière simple pour activer l’option ou entrer une valeur numérique pour définir les paramètres de test. L’affichage graphique numérique est capable de dessiner des graphiques en temps réel « Charge vs Temps » ou « Contrainte vs. Temps »
Logiciel pour machines d’essai de compression / flexion automatiques
Le logiciel USOFT-4830.FPR permet d’effectuer automatiquement des tests de résistance à la compression, à la flexion et à la rupture des matériaux de construction tels que le béton, le mortier de beton, les unités / blocs de maçonnerie en contrôlant les machines d’essai de compression / flexion automatiques
Les avantages d’effectuer des tests avec un ordinateur et le logiciel UTEST, sont la génération de rapports, la sortie graphique, etc…
Cadre supplémentaire en option pour les essais de compression et surtout de flexion, un deuxième cadre d’essai doit en outre être commandé séparément.
Dans ce cas, les machines assurent le contrôle de la charge des deux cadres de test séparés avec contrôle P.I.D en boucle fermée avec procédure de test automatique en utilisant la sélection du canal de test et une vanne de sélection supplémentaire.
Les machines sont livrées avec :
Entretoises de 30 mm, 50 mm et 90 mm de hauteur x dia 205mm pour réduire l’espace entre les plateaux supérieur et inférieur.
Système de centrage des éprouvettes
Les portes de protection avant avec interrupteur de sécurité et arrière.
| Modèles pour 220-240V, 50-60Hz, 1ph | UTC-6727.FPR | UTC-6737.FPR | UTC-6747.FPR | UTC-6757.FPR |
| Modèles pour 110V 60 Hz | UTC-6727.FPR-N | UTC-6737.FPR-N | UTC-6747.FPR-N | UTC-6757.FPR-N |
Produits
| UTC-6727.FPR | Bâti d'essai de compression à quatre colonnes d'une capacité de 2000 kN, pour cubes et cylindres, EN |
| UTC-6737.FPR | Bâti d'essai de compression à quatre colonnes d'une capacité de 3000 kN, pour cubes et cylindres, EN |
| UTC-6748.FPR | Bâti d'essai de compression à quatre colonnes, capacité 4000 kN, pour cubes et cylindres, EN |
| UTC-6758.FPR | Bâti d'essai de compression à quatre colonnes d'une capacité de 5 000 kN, pour cubes et cylindres, EN |
| UTC-0210 | Transducteur de pression de haute précision et électronique |
| UTC-4684 | Socle pour bâtis d'essai de compression à quatre colonnes de 2000 kN et 300 kN |
| UTC-4686 | Socle pour bâtis d'essais de compression à quatre colonnes de 4 000 kN et 5 000 kN |
Spécifications techniques
|
Des modèles |
UTC-6727.FPR |
UTC-6737.FPR |
UTC-6748.FPR |
UTC-6758.FPR |
|---|---|---|---|---|
|
Capacité |
2000 Kn |
3000kN |
4000 kN |
5000kN |
|
Type de cadre |
Quatre colonnes |
Quatre colonnes |
Quatre colonnes |
Quatre colonnes |
|
Dimensions des plateaux inférieurs (D) |
Ø 300 mm |
Ø 300 mm |
Ø 360 mm |
Ø 360 mm |
|
Dimensions de l'assemblage des plateaux supérieurs avec siège à bille (C) |
Ø 300 mm |
Ø 300 mm |
Ø 360 mm |
Ø 360 mm |
|
Dureté de surface des plateaux de chargement |
≥ 53 HRC |
≥ 53 HRC |
≥ 53 HRC |
≥ 53 HRC |
|
Tolérance de planéité |
0,03 millimètres |
0,03 millimètres |
0,03 millimètres |
0,03 millimètres |
|
Diamètre des pistons |
300 millimètres |
350 millimètres |
400 millimètres |
450 millimètres |
|
Course des pistons |
50 millimètres |
50 millimètres |
100 millimètres |
100 millimètres |
|
Dégagement vertical maximal entre les plateaux (E) |
350 millimètres |
350 millimètres |
520 millimètres |
520 millimètres |
|
Tailles des spécimens pour les cubes |
200 millimètres (**) |
200 millimètres (**) |
200 millimètres (**) |
200 millimètres (**) |
|
Tailles des éprouvettes pour cylindres (jusqu'à) |
Ø160x320mm |
Ø160x320mm |
Ø250x500mm (**) |
Ø250x500mm (**) |
|
Pouvoir |
750W |
750W |
750W |
750W |
|
Capacité d'huile |
20L |
20L |
20L |
20L |
|
Pression de service maximale |
410 bars |
410 bars |
410 bars |
410 bars |
|
Dimensions (lxlxh) (Axd*xG) |
960x560x1100mm |
1050x690x1150mm |
1145x825x1540 mm |
1145x825x1570 millimètres |
|
Masse |
1020 kilogrammes |
1520 kilogrammes |
2570 kilogrammes |
2625 kilogrammes |
|
Piédestal (facultatif) |
UTC-4684 |
UTC-4684 |
UTC-4686 |
UTC-4686 |
