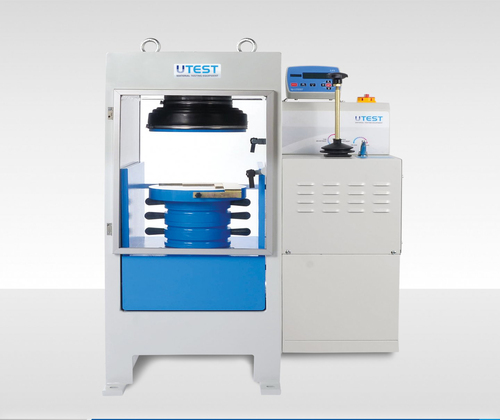

Machines d'essai de compression SEMI-AUTOMATIQUE pour cubes et cylindres
CODE PRODUIT : UTC-5727.SLP
Les machines de test de compression semi-automatiques UTC-5727.SLP et UTC-5737.SLP sont fabriquées pour les essais de compression de cubes et de cylindres et suivant à la norme NMEN 12390-4.
Description
Les machines de test de compression semi-automatiques UTC-5727.SLP et UTC-5737.SLP sont fabriquées pour les essais de compression de cubes et de cylindres et suivant à la norme NMEN 12390-4.
Ces machines répondent également aux exigences des normes CE en matière de santé et de sécurité de l’opérateur. Et leur conception conviviale permet à un opérateur inexpérimenté d’effectuer le test.
Les machines de compression semi-automatiques se composent d’un bâti soudé (voir tableau), d’un groupe hydraulique (UTC-4820) avec unité de lecture numérique à batterie LPI (UTC-4920LP).
Le piédestal UTC-4682 pour les châssis des machines doit être commandé séparément.
Caractéristiques principales
Classe A à partir de 5% de la capacité de la machine, (option spéciale de calibration à partir de 1% de la plage complète avec UTC-0210)
1 canal avec deux tables d’étalonnage, paramètres de test et informations sur l’échantillon différents permet de contrôler pour un deuxième cadre d’essai.
Calibration multipoints
Affichage numérique en temps réel de la charge et de la pression de charge
Fourni avec un certificat d’étalonnage en usine pour la stabilité du transfert de force et l’alignement automatique du plateau de chargement supérieur conformément à la norme NMEN 12390-4
Cadre à parois en acier soudé avec plateaux de chargement inférieur et supérieur
Mesure de charge avec un transducteur de pression
Pompe hydraulique à double étage pour une approche rapide
Port série RS232 pour PC ou imprimante thermique ou matricielle
Logiciel Utest gratuit pour les machines d’essai de compression / flexion (USOFT-4820.SLP) pour les essais de compression, flexion et fendage des matériaux de construction tels que béton, ciment, unités de brique / maçonnerie
Des dispositifs de sécurité
Soupapes de pression maximale pour éviter la surcharge de la machine
Interrupteur de fin de course pour la course du piston
Portes de sécurité transparentes amovibles à l’avant et à l’arrière
| Modèles pour 220-240V 50-60 Hz, 1ph | UTC-5727.SLP | UTC-5737.SLP |
| Modèles pour 110-120V 60 Hz, 1ph | UTC-5727.SLP-N | UTC-5737.SLP-N |
Produits
| UTC-5727.SLP | Machines d'essai de compression de capacité 2000 kN, pour cubes et cylindres, EN |
| UTC-5737.SLP | Machines d'essai de compression de capacité 3000 kN, pour cubes et cylindres, EN |
| UTC-0210 | Transducteur de pression de haute précision et électronique |
| UTC-4682 | Socle pour bâtis d'essais de compression 2000 kN et 3000 kN avec parois soudées |
Spécifications techniques
|
Des modèles |
UTC-5727.SLP |
UTC-5737.SLP |
|---|---|---|
|
Capacité |
2000kN |
3000kN |
|
Type de cadre |
Acier soudé |
Acier soudé |
|
Bloc de roulement inférieur, dimensions (D) |
Ø 300 mm |
Ø 300 mm |
|
Bloc de roulement supérieur, (avec ensemble à siège sphérique) Dimensions (C) |
Ø 300 mm |
Ø 300 mm |
|
Dureté de surface des blocs de roulement |
53 CDH |
53 CDH |
|
Tolérance de planéité |
0,03 millimètres |
0,03 millimètres |
|
Diamètre des pistons |
250 millimètres |
300 millimètres |
|
Course des pistons |
50 millimètres |
50 millimètres |
|
Dégagement vertical maximal Entre les blocs de roulement (E) |
350 millimètres |
350 millimètres |
|
Dégagement horizontal (B) |
360 millimètres |
415 millimètres |
|
Tailles des spécimens pour les cubes (jusqu'à) |
200 millimètres (**) |
200 millimètres (**) |
|
Tailles des éprouvettes pour cylindres (jusqu'à) |
Ø160x320mm |
Ø160x320mm |
|
Pouvoir |
550W |
550W |
|
Capacité d'huile |
20L |
20L |
|
Pression de service maximale |
410 bars |
410 bars |
|
Dimensions (lxlxh) (Axd*xF) |
750x455x1145 mm |
805x500x1205 millimètres |
|
Masse |
820 kilogrammes |
1060 kilogrammes |
|
Piédestal (facultatif) |
UTC-4682 |
UTC-4682 |
