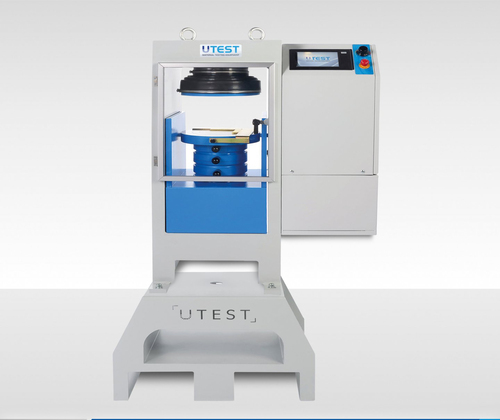

Machines automatiques d'essai de compression à parois soudées pour cubes et cylindres

CODE PRODUIT : UTC-5727.FPR

Les machines de compression ont été conçues pour réaliser des essais fiables et cohérents sur des éprouvettes cubiques ou cylindrique en béton Elles disposent d’un marquage CE garantissant la sécurité des opérateurs.

Demandez un expert

Description Produits Spécifications techniques Normes

Description

Une fois la machine allumée et l’éprouvette positionnée à l’aide des centreurs, seules les opérations suivantes sont nécessaires :
Entrer les paramètres de l’essai, incluant la cadence (suivant l’échantillon et seulement en cas de changement de paramètres).
Appuyer sur « start » sur l’unité de commande U-touch Pro.
La pompe d’approche rapide de la machine démarre automatiquement, et la machine comUTe en mode « vitesse du test » une fois arrivée 1% de la capacité de la machine et l’arrêt se fait automatiquement après rupture de l’échantillon.
Les résultats et les paramètres du test sont automatiquement sauvegardés.
Les machines de compression sont composées d’un bâti haute résistance, d’une centrale hydraulique et d’un boîtier de commande et d’acquisition U-Touch Pro.

Caractéristiques principales

Cadence de montée en charge de 1 kN et 25 kN
Classe de précision 1 selon NMEN 12390-4 à partir de 5% de la capacité de la machine (option d’étalonnage spécial classe 1 à partir de 1% de la gamme complète avec UTC-0210)
Fourni avec un certificat d’étalonnage en usine pour la stabilité du transfert de force et l’auto-alignement du plateau de chargement supérieur conforme à NMEN 12390-4
Tests automatiques avec contrôle en boucle fermée
Les essais peuvent être effectués en pilotant la machine soit sur l’unité de contrôle U-Touch PRO (UTC-4930.FPR) ou sur un ordinateur utilisant le logiciel UTEST gratuit (USOFT-4830.FPR) qui est fourni gratuitement avec les machines.
Mesure de charge avec un transducteur de pression
Pompe hydraulique à double étage pour une approche rapide
Châssis en acier mecano-soudé avec un piston à simple effet
Retour du piston à la fin du test automatiquement
Fonction d’étalonnage multipoint pour les canaux
Imprimante thermique intégrée fournie en option (si demandé, doit être spécifié dans la commande)
Affichage numérique en temps réel de la charge et de la pression de charge avec graphique de test.

Dispositifs de sécurité

- Soupapes de pression maximale pour éviter la surcharge de la machine
- Fin de course pour course de piston
- Portes de sécurité avant et arrière transparentes amovibles
- Bouton d’arrêt d’urgence

Unité de contrôle U-Touch PRO

L’unité de contrôle U-Touch PRO UTC-4930.FPR est conçue pour effectuer automatiquement des tests de résistance à la compression, à la flexion et à la rupture des matériaux de construction tels que le béton, le mortier de beton, les unités / blocs de maçonnerie en contrôlant les machines d’essai de compression / flexion automatiques.
Toutes les opérations sont contrôlées à partir de l’écran tactile du panneau avant. L’unité de contrôle U-Touch PRO dispose d’options de menu faciles à utiliser. Il affiche simultanément toutes les listes d’options du menu, permettant à l’opérateur d’accéder à l’option requise de manière simple pour activer l’option ou entrer une valeur numérique pour définir les paramètres de test. L’affichage graphique numérique est capable de dessiner des graphiques en temps réel « Charge vs Temps » ou « Contrainte vs. Temps »

Logiciel pour machines d’essai de compression / flexion automatiques

Le logiciel UTEST USOFT-4830.FPR permet d’effectuer automatiquement des tests de résistance à la compression, à la flexion et à la rupture des matériaux de construction tels que le béton, le mortier de beton, les unités / blocs de maçonnerie en contrôlant les machines d’essai de compression / flexion automatiques
Les avantages d’effectuer des tests avec un ordinateur et le logiciel UTEST, sont la génération de rapports, la sortie graphique, etc…

Cadre supplémentaire en option

Pour les essais de compression et surtout de flexion, un deuxième cadre d’essai doit en outre être commandé séparément.
Dans ce cas, les machines assurent le contrôle de la charge des deux cadres de test séparés avec contrôle P.I.D en boucle fermée avec procédure de test automatique en utilisant la sélection du canal de test et une vanne de sélection supplémentaire.

Les machines sont livrées avec :

- Entretoises de 30 mm, 50 mm et 90 mm de hauteur x dia 205mm pour réduire l’espace entre les plateaux supérieur et inférieur.
- Système de centrage des éprouvettes.
- Les portes de protection avant avec interrupteur de sécurité et arrière.

Modèles pour 220-240V 50-60 Hz, 1ph	UTC-5727.FPR	UTC-5737.FPR
Modèles pour 110-120V 60 Hz, 1ph	UTC-5727.FPR-N	UTC-5737.FPR-N

Produits

UTC-5727.FPR	Machines d'essai de compression de capacité 2000 kN, pour cubes et cylindres, EN
UTC-5737.FPR	Machines d'essai de compression de capacité 3000 kN, pour cubes et cylindres, EN
UTC-0210	Transducteur de pression de haute précision et électronique
UTC-4682	Socle pour bâtis d'essais de compression 2000 kN et 3000 kN avec parois soudées

Spécifications techniques

Des modèles	UTC-5727.FPR	UTC-5737.FPR
Capacité	2000kN	3000kN
Type de cadre	Acier soudé	Acier soudé
Bloc de roulement inférieur, dimensions (D)	Ø 300 mm	Ø 300 mm
Bloc de roulement supérieur, (avec ensemble à siège sphérique) Dimensions (C)	Ø 300 mm	Ø 300 mm
Dureté de surface des blocs de roulement	53 CDH	53 CDH
Tolérance de planéité	0,03 millimètres	0,03 millimètres
Diamètre des pistons	250 millimètres	300 millimètres
Course des pistons	50 millimètres	50 millimètres
Dégagement vertical maximal Entre les blocs de roulement (E)	350 millimètres	350 millimètres
Dégagement horizontal (B)	360 millimètres	415 millimètres
Tailles des spécimens pour les cubes (jusqu'à)	200 millimètres (**)	200 millimètres (**)
Tailles des éprouvettes pour cylindres (jusqu'à)	Ø160x320mm	Ø160x320mm
Pouvoir	550W	550W
Capacité d'huile	20L	20L
Pression de service maximale	410 bars	410 bars
Dimensions (lxlxh) (Axd*xF)	530x810x1150mm	540x870x1240mm
Masse	852 kilogrammes	1050 kilogrammes
Piédestal (facultatif)	UTC-4682	UTC-4682
(d) profondeur () Limité par la capacité du châssis Les machines pour cubes et cylindres sont livrées complètes avec;* • Pièces de 100 mm, 50 mm, 30 mm de hauteur x Ø205 mm • Dispositif de centrage des éprouvettes, compatible avec plateau de chargement inférieur Ø300 mm pour cubes 100 mm et 150 mm, cylindres Ø100 mm et Ø150 mm (UTC-4622E) • Portes de sécurité avant et arrière transparentes amovibles La ou les pièces de distance appropriées pour les spécimens de cylindre et de cube d'une hauteur inférieure à 150 mm doivent être commandées séparément.

Normes

NM EN 12390-4, NM EN 12390-3
