Machine d'essai de flexion semi-automatique
CODE PRODUIT : UTC-5610.SLP
La machine UTC-5610.SLP a été conçue pour des essais de flexion fiables sur des poutres en béton standard, des bordures en béton ou en pierre naturelle, des dalles de pavage en béton.
Description
La machine UTC-5610.SLP a été conçue pour des essais de flexion fiables sur des poutres en béton standard, des bordures en béton ou en pierre naturelle, des dalles de pavage en béton.
La gamme de machine UTC-5610.SLP de 100 kN de capacité, permet aux opérateurs inexpérimentés d'effectuer l'essai.

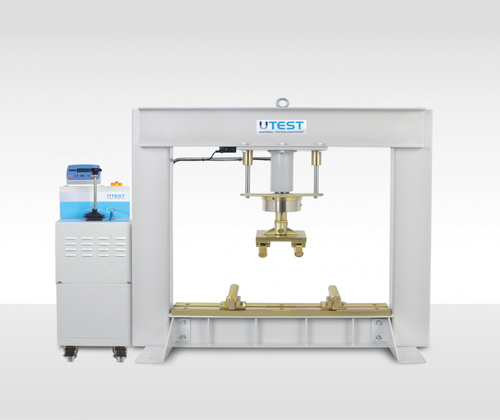

La machine se compose d'un cadre soudé robuste, d'un bloc d'alimentation hydraulique avec unité de lecture numérique à piles LPI.
La machine est conçue pour permettre un chargement frontal facile et pratique des éprouvettes. Elle est de classe 1 à partir de 2 % de la pleine capacité.
Les dispositifs de sécurité
- Soupape de pression- Fins de course du vérin
Les ensembles tels que :
Ensemble d’essai de flexion sur poutre en béton (UTC-5501), sur trottoir (UTC-5502) et sur dalle (UTC-5504)Doivent être commandé séparément
| Modèles pour 220-240V 50-60 Hz, 1ph | UTC-5610.SLP |
| Modèles pour 110-120V 60 Hz, 1ph | UTC-5610.SLP-N |
Produits
| UTC-5610.SLP | Machine d'essai de flexion semi-automatique de 100 Kn |
| UTC-5610 | Bâti d'essai en flexion capacité 100 kN |
| UTC-4930.FPR | Unité de contrôle U-Touch PRO pour machines d'essai automatiques de compression/flexion du béton et du ciment 110-220V 50-60 Hz. 1ph |
| UTC-5501 | Ensemble d'essai de flexion sur poutres en béton. |
| UTC-5502 | Ensemble d'essai de flexion pour bordures en béton |
| UTC-5503 | Bras de chargement supérieur avec patin en acier articulé Ø40 mm. EN 1340 (rouleaux inférieurs non inclus). À utiliser avec les rouleaux inférieurs de UTC-5504. |
| UTC-5504 | Ensemble pour essai de flexion avec rouleaux longueur 620 mm |
| UTC-5506 | Bâti auxiliaire pour la mesure de déflexion des poutres avec capteur de déplacement potentiométrique |
| UTC-5507 | Bâti auxiliaire pour la mesure de déflexion des poutres avec capteur de déplacement haute précision |
| UTCM-8516 | Plateaux supérieur monté sur rotule et plateau inférieur, diamètre 165 mm |
| UTC-5510 | Entretoise diamètre 165 mm x 20 mm pour bâti de flexion |
Spécifications techniques
|
Capacité |
100kN |
|
|---|---|---|
|
Gamme Classe 1 |
4-200 kN |
|
|
Résolution |
1/65.000 |
|
|
Ram Voyage |
100 millimètres |
|
|
Max. Dégagement vertical |
4235 mm (sans accessoires) |
|
|
Max. Dégagement horizontal |
860 millimètres |
|
|
Max. Jeu entre les rouleaux inférieurs |
744 mm (avec UTC-5501, UTC-5502 et UTC-5504) |
|
|
Cadre |
UTC-5610 |
|
|
Bloc d'alimentation semi-automatique avec unité de lecture numérique LPI |
UTC-4820SLP |
|
|
Globalement Dimensions |
Cadre |
1170x515x1130mm |
|
Bloc d'alimentation |
300x420x850mm |
|
|
Masse (environ.) |
Cadre |
170 kilogrammes |
|
Bloc d'alimentation |
70 kg |
|
