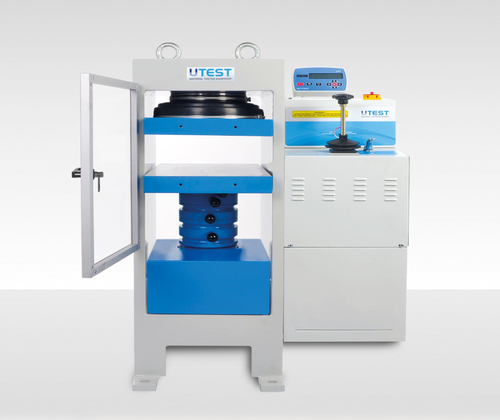

Machines d'essai de compression semi-automatiques à usage général pour les unités
CODE PRODUIT : UTC-4609EG.SLP
Les machines d'essai de compression semi-automatiques modèles UTC-4609E.SLP et UTC-4709E.SLP sont fabriquées pour les essais de compression d'unités/blocs, cylindres et cubes de maçonnerie.
Description
Les machines d'essai de compression semi-automatiques modèles UTC-4609E.SLP et UTC-4709E.SLP sont fabriquées pour les essais de compression d'unités/blocs, cylindres et cubes de maçonnerie.
Ces machines répondent également aux exigences des normes CE en matière de santé et de sécurité de l’opérateur. Et leur conception conviviale permet à un opérateur inexpérimenté d’effectuer le test.
Les machines de compression semi-automatiques se composent d’un bâti soudé (voir tableau), d’un groupe hydraulique (UTC-4820) avec unité de lecture numérique à batterie LPI (UTC-4920LP).
Le piédestal UTC-4682 pour les châssis des machines doit être commandé séparément.
Caractéristiques principales
Classe A à partir de 5% de la capacité de la machine, (option spéciale de calibration à partir de 1% de la plage complète avec UTC-0210)1 canal avec deux tables d’étalonnage, paramètres de test et informations sur l’échantillon différents permet de contrôler pour un deuxième cadre d’essai.
Calibration multipoints
Affichage numérique en temps réel de la charge et de la pression de charge
Fourni avec un certificat d’étalonnage en usine pour la stabilité du transfert de force et l’alignement automatique du plateau de chargement supérieur conformément à la norme EN 12390-4
Cadre à parois en acier soudé avec plateaux de chargement inférieur et supérieur
Mesure de charge avec un transducteur de pression
Pompe hydraulique à double étage pour une approche rapide
Port série RS232 pour PC ou imprimante thermique ou matricielle
Logiciel Utest gratuit pour les machines d’essai de compression / flexion (USOFT-4820.SLP) pour les essais de compression, flexion et fendage des matériaux de construction tels que béton, ciment, unités de brique / maçonnerie
Des dispositifs de sécurité
Soupapes de pression maximale pour éviter la surcharge de la machineInterrupteur de fin de course pour la course du piston
Portes de sécurité transparentes amovibles à l’avant et à l’arrière
| Modèles pour 220-240V 50-60 Hz, 1ph | UTC-4609EG.SLP | UTC-4709EG.SLP |
| Modèles pour 110-120V 60 Hz, 1ph | UTC-4609EG.SLP-N | UTC-4709EG.SLP-N |
Produits
| UTC-4609EG.SLP | 600 kN EN 772-1 et machines d'essai de compression semi-automatiques à usage général pour unités maçonnées/blocs, cylindres et cubes |
| UTC-4709EG.SLP | 1100 kN EN 772-1 et machines d'essai de compression semi-automatiques à usage général pour unités maçonnées/blocs, cylindres et cubes |
| UTC-0210 | Transducteur de pression de haute précision et électronique |
| UTC-4682 | Socle pour bâtis d'essais de compression 1500 kN, 2000 kN et 3000 kN avec parois soudées |
Spécifications techniques
|
Des modèles |
UTC-4609EG.SLP |
UTC-4709EG.SLP |
|---|---|---|
|
Capacité |
600kN |
1100 kN |
|
Type de cadre |
Acier soudé |
Acier soudé |
|
Bloc de roulement inférieur, dimensions (D) |
310x510x50mm |
310x510x50mm |
|
Bloc de roulement supérieur, (avec ensemble à siège sphérique) Dimensions (C) |
310x510x50mm |
310x510x50mm |
|
Dureté de surface des blocs de roulement |
55 HRC |
55 HRC |
|
Tolérance de planéité |
0,05mm |
0,05mm |
|
Diamètre des pistons |
230 millimètres |
250 millimètres |
|
Course des pistons |
50 millimètres |
50 millimètres |
|
Dégagement vertical maximal Entre les blocs de roulement (E) |
330 millimètres |
330 millimètres |
|
Dégagement horizontal (B) |
320 millimètres |
320 millimètres |
|
Pour les unités/blocs maçonnés Tailles des spécimens (jusqu'à) |
jusqu'à 300x500mm unités/blocs de maçonnerie |
jusqu'à 300x500mm unités/blocs de maçonnerie |
|
Pour Cylindre Tailles des spécimens (jusqu'à) |
jusqu'à Ø 160x320 mm cylindres |
jusqu'à Ø 160x320 mm cylindres |
|
Pour cubes Tailles des spécimens (jusqu'à) |
200 millimètres |
200 millimètres |
|
Pouvoir |
550W |
550W |
|
Capacité d'huile |
20L |
20L |
|
Pression de service maximale |
150 bars |
280 bars |
|
Dimensions (lxlxh) (Axd*xF) |
680x550x750 millimètres |
680x550x750 millimètres |
|
Masse |
690 kilogrammes |
690 kilogrammes |
|
Piédestal (facultatif) |
UTC-4680 |
UTC-4680 |
